Bare colectoare cu tuburi de cupru: revoluția tăcută în infrastructura de transmisie a puterii

Subtitlu: Cum conductoarele tubulare goale redefinesc eficiența sistemelor energetice, în timp ce soluțiile tradiționale se confruntă cu limitările de spațiu și performanță.

Transformare tehnologică: de la conductoare solide la transmisie tridimensională a puterii

Modernizarea infrastructurii energetice globale generează o cerere fără precedent pentru tub de cupru bare colectoare. Deși reprezintă doar 2%-3% din cererea totală de tuburi de cupru, aceste produse se confruntă cu rate de creștere care depășesc 200% anual în aplicații precum substații de ultra-înaltă tensiune, centre de date și centrale energetice noi. Avantajul principal constă în ei structură tubulară goală , care extinde suprafața conductorului de 3-5 ori, asigură o distribuție uniformă a curentului de-a lungul peretelui tubului, reduce coeficientul de efect al pielii sub 0,8 și scade rezistența AC cu 40% în comparație cu barele colectoare dreptunghiulare cu secțiune transversală echivalentă.

Această inovație structurală abordează provocările critice în transmisia cu curent ridicat. În aparatele de distribuție izolate cu gaz (GIS) de 750 kV, o bară cu tub de cupru de Φ100×5 mm poate transporta un curent de 4000 A cu o densitate de doar 2,68 A/mm², în timp ce barele colectoare dreptunghiulare echivalente necesită mai multe straturi stivuite, crescând pierderile cu peste 30%. Mai semnificativ, rezistența mecanică a barelor din tub de cupru ajunge de patru ori mai mare decât a barelor dreptunghiulare, permițând deschideri suspendate de 9 metri și deschideri susținute care se extind până la 13 metri sub impactul curentului de scurtcircuit de 50 kA, reducând substanțial cerințele structurii de oțel ale stației.

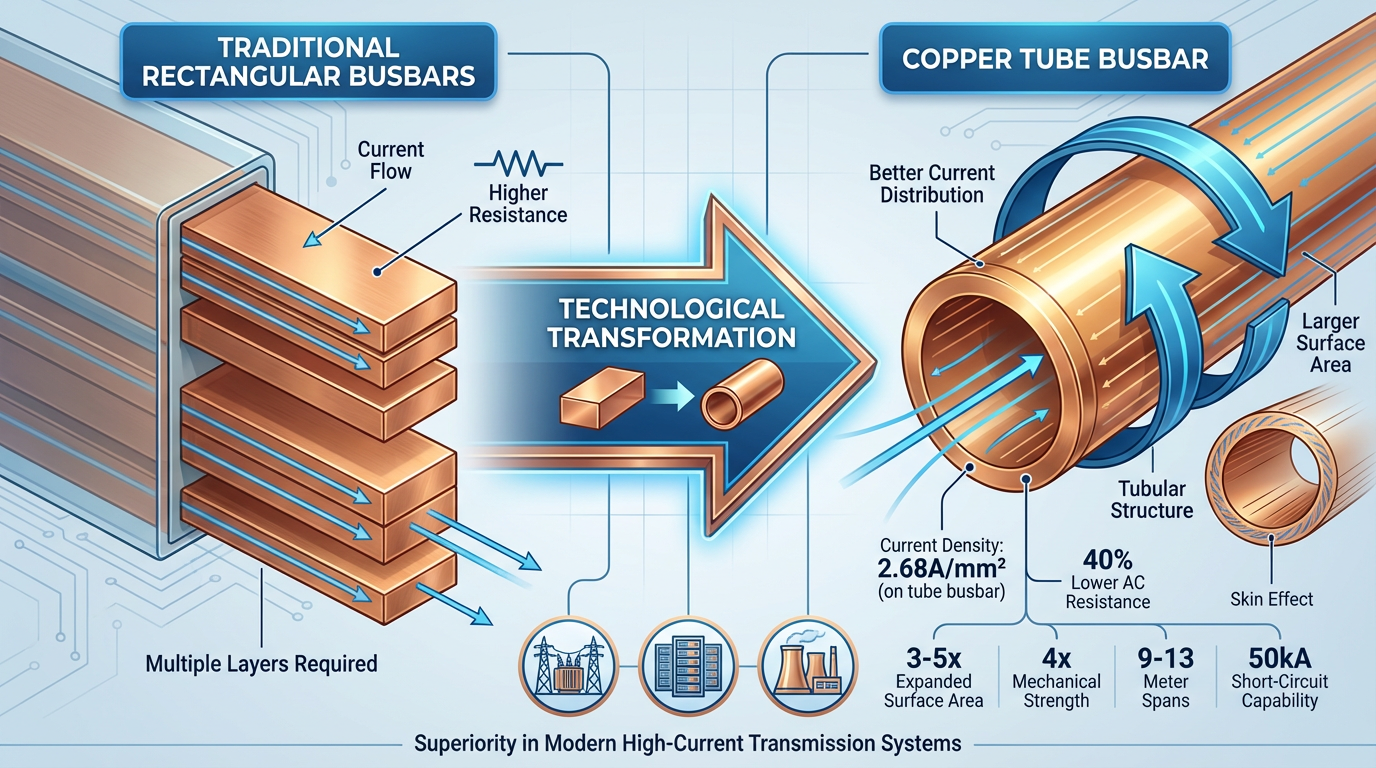

(Această imagine a fost generată de AI.)

Tabel: Comparația performanței barelor colectoare din tuburi de cupru față de barele colectoare dreptunghiulare tradiționale (2025)

Inovație în materiale: aliaje avansate și producție durabilă

Superioritatea de performanță a barelor colectoare cu tub de cupru provine din descoperirile științei materialelor. Nou cupru-argint şi aliaje cupru-crom menține conductivitatea în timp ce crește rezistența cu 30%, permițând pereți mai subțiri și economii de material de până la 25% fără a compromite performanța. Aceste materiale avansate permit funcționarea la temperaturi cuprinse între -196°C și 250°C, făcându-le potrivite pentru medii extreme, de la aplicații criogenice până la setări industriale de înaltă temperatură.

Procesele de producție durabile modifică economia producției. Instalațiile moderne folosesc sisteme de răcire cu apă în circuit închis care reduc consumul de apă de la 28 de metri cubi pe tonă la 16 metri cubi pe tonă, o reducere de 43%. Integrarea tehnologiilor 5G și a internetului industrial permite optimizarea energiei în timp real, reducând cu 30% consumul complet de energie pe unitate de produs. Aceste progrese nu numai că reduc costurile de producție, dar ajută și produsele să se califice pentru scutiri în cadrul unor mecanisme precum Mecanismul de ajustare a frontierei de carbon (CBAM) al UE.

Spectrul de aplicații: de la puterea tradițională la noile frontiere energetice

Propunerea de valoare a barelor colectoare cu tub de cupru este redefinită în mai multe sectoare. În transmisia de curent continuu de ultra-înaltă tensiune, stațiile de conversie de ± 800 kV care utilizează bare colectoare cu tub de cupru complet izolate raportează pierderi ale sistemului reduse cu 18%, economiile anuale ale costurilor operaționale ajungând la 4 milioane USD. Acest avantaj devine deosebit de pronunțat în transmisia pe distanțe lungi, unde proiectele care depășesc 100 de kilometri beneficiază de reduceri ale costurilor pe ciclul de viață cu 25% sau mai mult.

Sectorul energiei regenerabile reprezintă o frontieră deosebit de promițătoare. În aplicațiile parcurilor eoliene, barele colectoare cu tuburi de cupru demonstrează o funcționare fiabilă la -40°C, cu acoperiri rezistente la UV care prelungesc durata de viață în aer liber la 30 de ani — dublul ciclului de 15 ani al cablurilor tradiționale. În centralele fotovoltaice, proiectele modulare accelerează instalarea cu 50%, dovedindu-se deosebit de valoroase pentru proiectele de energie distribuită rapid implementabile. Tranzitul feroviar reprezintă un alt vector de creștere, cu sisteme precum Shanghai Metro Line 14 atingând o eficiență a convertorului de tracțiune de 98,5% și o reducere a consumului de energie al trenului cu 7% după adoptarea barelor colectoare din tub de cupru Φ120×8mm.

Peisaj regional: variații globale în adopție și inovare

Piața globală de bare colectoare cu tuburi de cupru prezintă caracteristici regionale distincte. Europa își menține liderul în aplicațiile high-end, producătorii germani deținând 60% din piața tuburilor de înaltă puritate. America de Nord se concentrează pe aplicații aerospațiale și de apărare, unde aliajele specializate îndeplinesc cerințe extreme de performanță. Între timp, companiile chineze au făcut progrese semnificative în segmente de nișă, cum ar fi tuburile de nichel-cupru B10 de calitate marine, captând 25% din cota de piață globală.

Această distribuție geografică reflectă avantaje competitive diferite. Dominația europeană în segmentele premium provine din experiența de lungă durată în producția de precizie, în timp ce punctele forte din America de Nord se aliniază cu industria sa aerospațială avansată. Creșterea Chinei beneficiază de clusterele industriale integrate care combină topirea în amonte, procesarea intermediară și aplicațiile din aval, reducând ciclurile de cercetare și dezvoltare cu 30% și costurile cu 20%.

Direcții viitoare: sisteme inteligente și materiale de ultimă generație

Evoluția viitoare a barelor din tub de cupru indică o mai bună inteligență și funcționalitate. Integrarea senzorilor cu fibră optică permite monitorizarea în timp real a temperaturii, a stresului și a descărcării parțiale, unele aplicații industriale atingând o precizie de 92% în predicția defecțiunilor echipamentelor și reducând timpul de oprire neplanificat cu 65%. Această transformare ridică barele din tub de cupru de la elemente conductoare pasive la noduri active de gestionare a energiei.

Materialele de ultimă generație promit noi descoperiri. Compozitele cupru-grafen demonstrează o conductivitate termică de cinci ori mai mare decât cea a cuprului pur la un sfert din greutate, în timp ce variantele supraconductoare care funcționează la temperaturi de azot lichid de -196°C oferă o transmisie de putere cu rezistență zero. Deși nu sunt încă viabile din punct de vedere comercial la scară, aceste materiale avansate indică un viitor în care barele cu tuburi de cupru ar putea înregistra reduceri de greutate cu 60%, îmbunătățind simultan performanța.

Integrarea sistemului reprezintă o altă direcție cheie. Barele colectoare integrate combinate de răcire-conducție care îmbină disiparea căldurii cu funcțiile de transmisie a puterii pot reduce numărul de conectori cu 30%, crescând în același timp densitatea energiei. Această abordare exemplifica trecerea industriei de la fabricarea de componente la furnizarea de soluții integrate.
