Ghidul suprem pentru tuburile capilare de cupru: tot ce trebuie să știți

Inima răcirii de precizie

În lumea HVAC, refrigerare și instrumente de precizie, succesul este adesea măsurat în milimetri. În centrul acestsau sisteme complexe se află o componentă mică, dar puternică: tub capilar de cupru .

Ce este un tub capilar de cupru?

Un tub capilar de cupru este un tub de înaltă precizie, cu sauificiu îngust, caracterizat printr-un diametru interior (DI) extrem de mic. Spre deosebire de conductele stşiard de cupru utilizate pentru instalații sanitare, aceste tuburi sunt proiectate cu o precizie dimensională riguroasă. Fabricat de obicei din cupru dezoxidat cu fosfor de calitate superioară (cum ar fi C12200 or TP2 ), sunt proiectate pentru a gestiona medii de înaltă presiune, menținând în același timp debite constante.

Funcția de bază: accelerare și control

Rolul principal al unui tub capilar de cupru este de a acționa ca a dispozitiv de reglare . Într-un ciclu de refrigerare, servește ca punte critică între partea de înaltă presiune (condensator) și partea de joasă presiune (evaporator). Prin crearea unei rezistențe calculate la fluxul de agent frigorific, se produce o cădere precisă de presiune care permite lichidului să se extindă și să se răcească.

Dincolo de răcire, aceste tuburi sunt, de asemenea, indispensabile pentru transmiterea presiunii . Capacitatea lor de a transmite presiunea fluidului sau a gazului cu o deplasare minimă a volumului le face standardul de aur pentru manometrele industriale și termometrele cu teledetecție.

Ce acoperă acest ghid

Selectarea tubului capilar greșit poate duce la ineficiența sistemului, la defecțiunea compresorului sau la citiri inexacte. Pentru a vă ajuta să luați o decizie în cunoștință de cauză, acest articol oferă o scufundare profundă în:

• Specificatii tehnice: Înțelegerea toleranțelor și a claselor materialelor.
• Știința materialelor: De ce cuprul rămâne alegerea superioară pentru aceste componente.
• Aplicații globale: De la frigidere de uz casnic la dispozitive medicale avansate.
• Criterii de selecție: Factori cheie de care trebuie să luați în considerare atunci când vă aprovizionați pentru următorul proiect.

Caracteristicile cheie ale tuburilor capilare de cupru de înaltă calitate

Nu toate tuburile capilare sunt create egale. Pentru sistemele de înaltă performanță, calitatea tubului este definită de trei piloni: puritatea materialului, precizia dimensională și curățenia internă.

Superioritatea materialului: De ce cupru C12200 (TP2)?

Standardul industrial pentru tuburile capilare este Cupru dezoxidat cu fosfor (DHP) , cunoscut în mod obișnuit ca C12200 or TP2 . Această notă specifică este aleasă din mai multe motive:

• Conductivitate termică: Cuprul oferă proprietăți excelente de transfer de căldură, ceea ce este vital pentru sistemele în care este necesară stabilizarea temperaturii.
• Rezistenta la coroziune: Este foarte rezistent la coroziunea atmosferică și la reacțiile chimice comune în mediile frigorifice.
• Formabilitate și ductilitate: În ciuda dimensiunilor sale mici, C12200 poate fi ușor îndoit, evazat sau înfășurat fără crăpare, permițând instalarea flexibilă în spații înguste.

Rolul critic al preciziei ID (toleranță)

Într-un tub capilar, Diametrul intern (ID) este cea mai importantă dimensiune. Chiar și o variație microscopică a ID-ului poate duce la modificări semnificative ale rezistenței la curgere.

• Controlul fluxului: Debitul unui fluid este proporțional cu a patra putere a razei. Aceasta înseamnă că o mică abatere a diametrului duce la o schimbare masivă a căderii de presiune.
• Toleranțe strânse: Fabricarea de înaltă calitate asigură toleranțe la fel de strânse ca. Acest nivel de precizie asigură că fiecare unitate din linia dumneavoastră de producție funcționează identic, eliminând necesitatea recalibrării constante a sistemului.

Curățarea suprafeței interioare: factorul de calitate „silențios”.

Una dintre cele mai frecvente cauze ale defectării sistemului de refrigerare este „înfundarea capilară”. Tuburile de înaltă calitate trebuie să fie supuse unor procese de curățare specializate pentru a se asigura că peretele interior este lipsit de:

• Uleiuri reziduale: Lubrifianții din procesul de tragere trebuie îndepărtați complet pentru a preveni reacția cu agenții frigorifici moderni.
• Umiditate: Apa din interiorul unui tub poate îngheța în punctul de expansiune, creând un dop de gheață care oprește complet curgerea.
• Cântare de oxid: Orice particule libere sau calcar pot migra prin sistem, dăunând compresorului sau înfundând filtrele fine.

Notă profesională: Producătorii de vârf folosesc recoacere strălucitoare într-o atmosferă controlată pentru a se asigura că interiorul rămâne strălucitor, neted și fără oxidare, fără a fi nevoie de decapare chimică dură.

Specificații tehnice și standarde de fabricație

Pentru a asigura compatibilitatea și fiabilitatea, tuburile capilare din cupru trebuie să respecte standarde geometrice și metalurgice stricte. Indiferent dacă proiectați un congelator casnic compact sau un senzor industrial complex, înțelegerea acestor specificații este esențială.

Intervalele de dimensiuni comune și personalizare

În timp ce dimensiunile personalizate sunt adesea necesare pentru nevoi specifice de inginerie, industria urmează, în general, o gamă standardizată pentru tuburile capilare:

• Diametrul intern (ID): De obicei variază de la 0,50 mm până la 2,00 mm .
• Diametrul exterior (OD): De obicei se încadrează între 1,50 mm până la 5,00 mm .
• Grosimea peretelui: Proiectat cu precizie pentru a gestiona presiuni specifice de explozie, adesea variind de la 0,40 mm până la 1,00 mm .
• Factor de formă: Disponibil în lungimi drepte (pentru instrumentare) sau bobine mari (pentru producție HVAC de mare volum), cu lungimi variind de la câțiva centimetri până la câteva sute de metri.

Standarde globale de producție

Conformitatea cu standardele internaționale asigură că proprietățile mecanice și compoziția chimică a cuprului sunt consistente. Cele mai recunoscute standarde includ:

• ASTM B360: Specificația standard pentru tubul capilar din cupru dur pentru aplicații de restrictor.
• EN 12450: Standardul european pentru tuburi capilare rotunde din cupru fără sudură.
• JIS H3300: Standardul industrial japonez pentru țevi și țevi fără sudură de cupru și aliaj de cupru.

Înțelegerea temperării (duritatea materialului)

„temperamentulul” cuprului se referă la duritatea și flexibilitatea acestuia, care este determinată în timpul procesului de recoacere. Alegerea temperamentului potrivit este vitală pentru procesul dvs. de asamblare:

Criterii de referință pentru testarea calității

Dincolo de dimensiuni, tuburile cu specificații înalte sunt supuse mai multor teste pentru a asigura performanța:

1. Test de extindere: Asigurarea că tubul poate fi evazat sau extins fără crăpare.
2. Testare cu curent Eddy (ECT): Un test nedistructiv pentru a detecta orice fisuri sau defecte microscopice în peretele tubului.
3. Testarea debitului: Măsurarea debitului de aer sau lichid la o anumită presiune pentru a verifica capacitatea „restrictorului”.

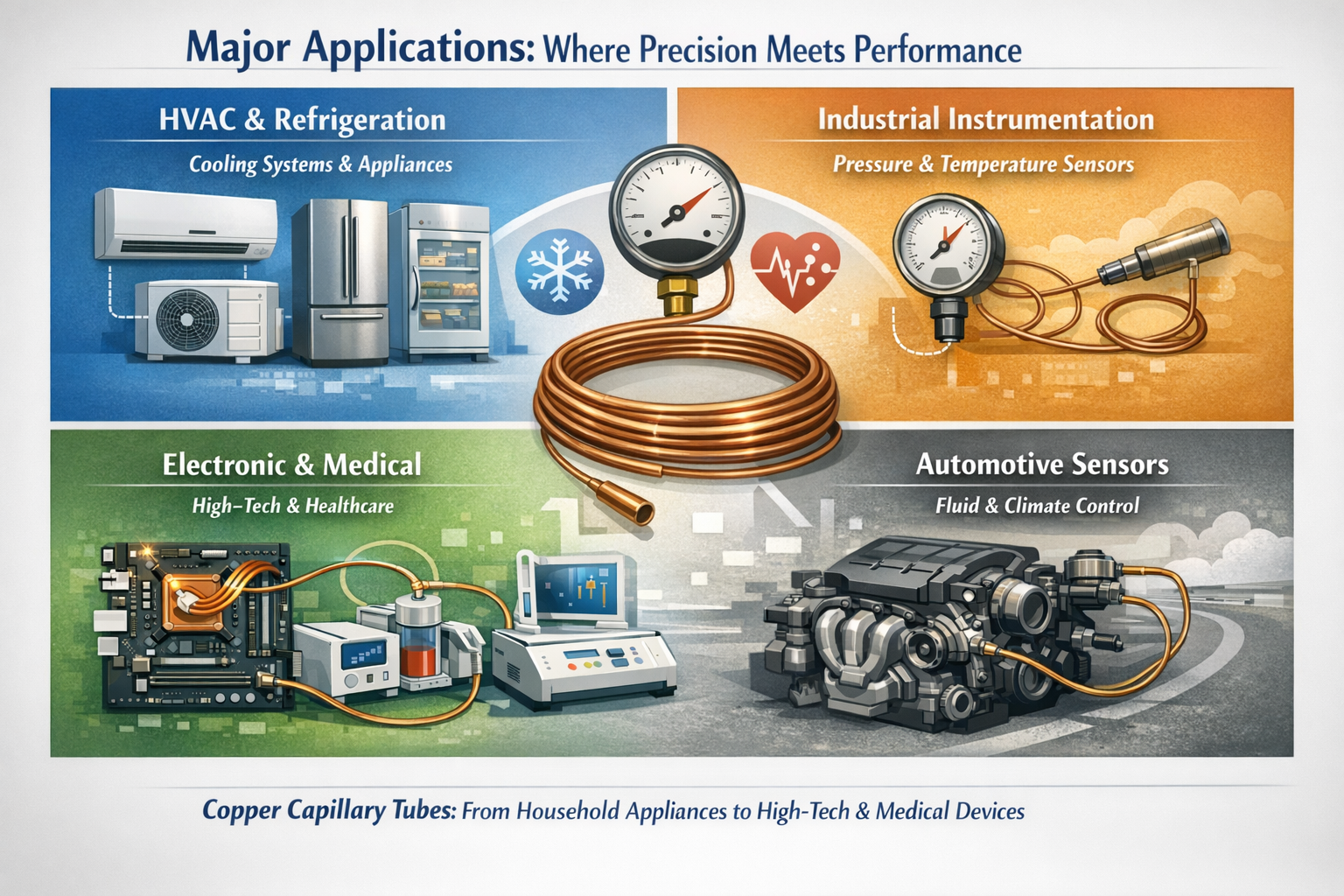

Aplicații majore: unde precizia întâlnește performanța

Datorită capacității lor de a controla fluxul de fluid cu o precizie extremă, tuburile capilare de cupru se găsesc în orice, de la aparate de uz casnic până la echipamente medicale de salvare.

HVAC și refrigerare: esențialul de răcire

Cea mai obișnuită utilizare a tuburilor capilare de cupru este în industria HVAC (încălzire, ventilație și aer condiționat). Acționează ca principal dispozitiv de dozare în sistemele de răcire la scară mică spre medie.

• Aparate de uz casnic: Fiecare frigider, congelator și răcitor de apă de uz casnic se bazează pe un tub capilar pentru a regla fluxul de agent frigorific.
• Aer conditionat: Folosit în unitățile de ferestre și aparatele de aer condiționat cu sistem split pentru a gestiona expansiunea agentului frigorific.
• Depozitare frigorifică comercială: Utilizat în vitrine și camere frigorifice mici pentru menținerea constantă a temperaturii.

Instrumentație industrială: transmisie și detecție

În mediile industriale, tubul capilar nu este doar despre flux, ci despre informații.

• Manometre: Tubul acționează ca un conector care transmite presiunea de la sursă la mecanismul manometru. Volumul său mic asigură că citirea este precisă, fără a pierde lichid semnificativ.
• Senzori de temperatura: Termometrele cu bec de la distanță folosesc tuburi capilare pentru a conecta un bec cu senzor de temperatură la un cadran de afișare. Expansiunea lichidului sau gazului în interiorul tubului asigură o mișcare mecanică pentru a indica temperatura.
• Controlul nivelului: Folosit în sistemele specializate de măsurare a nivelului hidrostatic.

Electronice și medicale: vârful inovației

Pe măsură ce tehnologia se micșorează, nevoia de fluid microscopic și gestionarea căldurii crește.

• Conducte de căldură electronice: În computerele de ultimă generație și în electronica aerospațială, structurile capilare de cupru sunt utilizate în „conductele de căldură” pentru a elimina căldura de la procesoare prin răcirea cu schimbare de fază.
• Echipament medical: Aceste tuburi sunt esențiale pentru livrarea precisă a gazelor sau lichidelor în instrumentele de analiză de laborator și anumite dispozitive chirurgicale.
• Senzori auto: Folosit în diverse linii hidraulice și de detectare în cadrul sistemelor de control al climatizării și de management al motorului vehiculului.

(Această imagine a fost generată de AI.)

Ghid de selecție: Cum să alegi tubul potrivit?

Alegerea corectă a tubului capilar de cupru este un act de echilibru între fizică și mediu. Selectarea unui tub care este puțin prea lung sau are un diametru interior (ID) puțin prea îngust poate reduce drastic eficiența sistemului.

Înțelegerea fizicii: debit și cădere de presiune

Performanța unui tub capilar este determinată de rezistența pe care o oferă. Această rezistență este rezultatul a doi factori principali: Diametrul interior and Lungimea .

• Regula diametrului: Căderea de presiune este extrem de sensibilă la ID. Chiar și o diferență de 0,1 mm poate modifica capacitatea de curgere cu până la 25-30%.
• Regula lungimii: Dacă ID-ul este fix, mărirea lungimii tubului crește rezistența și scade debitul. În schimb, scurtarea tubului crește debitul.
• Relația: Designerii folosesc adesea ecuația Poiseuille sau diagramele de flux furnizate de producător pentru a calcula combinația exactă de lungime și ID necesară pentru o anumită capacitate de răcire BTU/Watt.

Considerații de mediu și mecanice

Dincolo de debitele, trebuie să luați în considerare condițiile din „lumea reală” în care tubul va funcționa:

• Presiune de lucru: Asigurați-vă că grosimea peretelui este suficientă pentru tipul de agent frigorific. De exemplu, sistemele care folosesc R410A necesită tuburi care pot suporta presiuni de operare mai mari decât sistemele R22 mai vechi.
• Vibrații și oboseală: În compresoare sau aplicații auto, vibrația este constantă. Pentru aceste medii, temperaturile „semi-dure” sau „dure” sunt adesea preferate pentru a preveni întărirea prin muncă și fisurarea ulterioară.
• Temperatura de functionare: Căldura sau frigul extreme pot afecta expansiunea metalului. Cuprul de înaltă puritate (C12200) este preferat pentru stabilitatea sa într-un interval larg de temperatură.

Verificarea furnizorilor: Cum se verifică calitatea

Când vă aprovizionați de la un producător, nu vă credeți pe cuvânt. Un furnizor profesionist ar trebui să ofere a Certificat de testare la moara (MTC) care include:

1. Compoziția chimică: Confirmarea purității cuprului (de exemplu, Cu  99,9%).
2. Proprietăți mecanice: Rezistență la tracțiune, alungire și duritate (temperare).
3. Raport de curățenie: Date cantitative privind mg/m² de reziduu intern.
4. Verificarea toleranței: Confirmarea că ID și OD îndeplinesc standardele de precizie convenite.

Sfat pro: Întrebați întotdeauna dacă furnizorul efectuează o „purjare cu azot” în timpul procesului de recoacere. Acest lucru asigură că interiorul tubului rămâne lipsit de oxid negru, care este inamicul #1 al compresoarelor frigorifice.

Fabricare de precizie la Zhejiang Jingliang Copper-Tube Products

Atunci când se aprovizionează componente pentru industriile cu mize mari, moștenirea și infrastructura producătorului sunt la fel de importante ca și produsul în sine. Zhejiang Jingliang Copper-Tube Products Co., Ltd , înființată în 1994, aduce peste trei decenii de expertiză specializată în producția de tuburi capilare din cupru de înaltă precizie.

Un lanț industrial cuprinzător

Situat în orașul Tangpu — renumita „casă a tuburilor de cupru” din estul Chinei — Jingliang operează un lanț industrial complet, integrat vertical. Al nostru Locație de 20.000 de metri pătrați integrează fiecare etapă critică a producției:

• Topire și extrudare: Asigurarea purității materiei prime a cuprului nostru încă de la început.
• Desen de precizie și rulare: Utilizarea tehnologiei avansate de procesare pentru a atinge toleranțele de ID microscopice necesare pentru performanța capilară.
• Recoacerea strălucitoare: Recoacerea noastră în atmosferă controlată asigură că tuburile rămân fără oxidare și ating exact „temperatul” (moale, semi-dur sau dur) pe care clienții noștri au nevoie.

Fabricare inteligentă și control al calității

În calitate de „Top Ten Copper Tube Enterprise”, am făcut tranziția către Fabricare inteligentă . Numai în 2022, producția noastră anuală a depășit 7.500 de tone , cu o valoare de ieșire de 450 de milioane de yuani. Această scară ne permite să servim ca furnizor preferat pentru numeroase grupuri listate și clienți internaționali.

Protocolul nostru de asigurare a calității este fără compromisuri:

• Testare cu curent Eddy (ECT): Fiecare tub este scanat pentru suprafața microscopică și defecte interne.
• Testare de precizie a debitului: Asigurarea că fiecare lot îndeplinește cerințele specifice de limitare ale sistemelor dvs. HVAC sau de instrumente.
• Curatenie interioara: Procesele noastre specializate de desenare și curățare asigură că pereții interiori sunt lipsiți de ulei, umiditate și calcar - esențial pentru prevenirea înfundarii sistemului.
