Ghidul suprem pentru tuburile de cupru TP2: proprietăți, aplicații și standarde industriale

Partea 1: Introducere în tuburile de cupru TP2

1.1 Definirea TP2 Cupru: Stşiardul industriei

TP2 Cupru este un cupru dezoxidat cu fosfsau cu un conținut ridicat de fosfsau rezidual. În domeniul metalurgiei, este clasificat la stşiardul chinez GB/T 1527 , care este echivalent de vedere funcțional cu cel recunoscut internațional ASTM C12200 (Cu-DHP) .

„P” din TP2 înseamnă Fosfsau , care se adaugă în timpul procesului de topire pentru a elimina oxigenul. Prin „dezoxidarea” cuprului, producătsauii creează un material care este semnificativ mai fiabil pentru aplicații industriale decât cuprul pur standard, în special atunci când sunt implicate căldură și sudare.

1.2 Semnificația: de ce contează cuprul dezoxidat

Semnificația principală a cuprului TP2 constă în el sudabilitate . Cuprul tradițional „dur” (cum ar fi T2) conține urme de oxigen. Când T2 este încălzit sau sudat într-o atmosferă bogată în hidrogen, aceasta suferă de „fragilare prin hidrogen”, ceea ce duce la fisuri microscopice și defecțiuni structurale.

TP2 rezolvă această problemă. Deoarece fosforul s-a legat deja și a îndepărtat oxigenul, tuburile de cupru TP2 pot fi lipite și sudate în siguranță, asigurând îmbinări etanșe. Acest lucru îl face „standardul de aur” pentru sistemele care trebuie să rețină gaze sau lichide de înaltă presiune timp de zeci de ani.

1.3 TP2 vs. TP1: O scurtă comparație

În timp ce ambele sunt dezoxidate cu fosfor, alegerea dintre ele se reduce adesea la un compromis între ele conductivitate termică/electrică and alăturarea fiabilității :

• TP1 (fosfor scăzut): Conține mai puțin fosfor (0,005% până la 0,012%). Oferă o conductivitate mai mare, dar este puțin mai sensibilă în timpul proceselor complexe de sudare.
• TP2 (fosfor ridicat): Conține mai mult fosfor (0,013% până la 0,050%). Este alegerea preferată pentru Industrii HVAC și refrigerare deoarece performanța sa superioară de sudare depășește scăderea ușoară a conductibilității.

1.4 Utilizări și industrie comune

Tuburile de cupru TP2 sunt „sistemul circulator” al infrastructurii moderne. Datorită amestecului lor unic de rezistență la coroziune și eficiență termică, acestea sunt indispensabile în:

• HVAC/R (încălzire, ventilație, aer condiționat și refrigerare): Folosit pentru liniile de agent frigorific și bateriile de evaporator/condensator.
• Instalatii sanitare si gaze: Transport. și al siguranței al apei potabile gazelor medicale
• Putere și energie: Schimbătoare de căldură în centrală electrică și sisteme de răcire pentru hardware de energie regenerabilă.
• Automobil: Folosit din ce în ce mai mult în sistemele de management termic al bateriilor pentru vehicule electrice (EV).

Partea 2: Standarde și specificații

Atunci când se aplică sau specificați tuburi de cupru TP2, este vital să folosiți nomenclatura internațională corectă pentru a asigura calitatea.

2.1 Standarde industriale comune

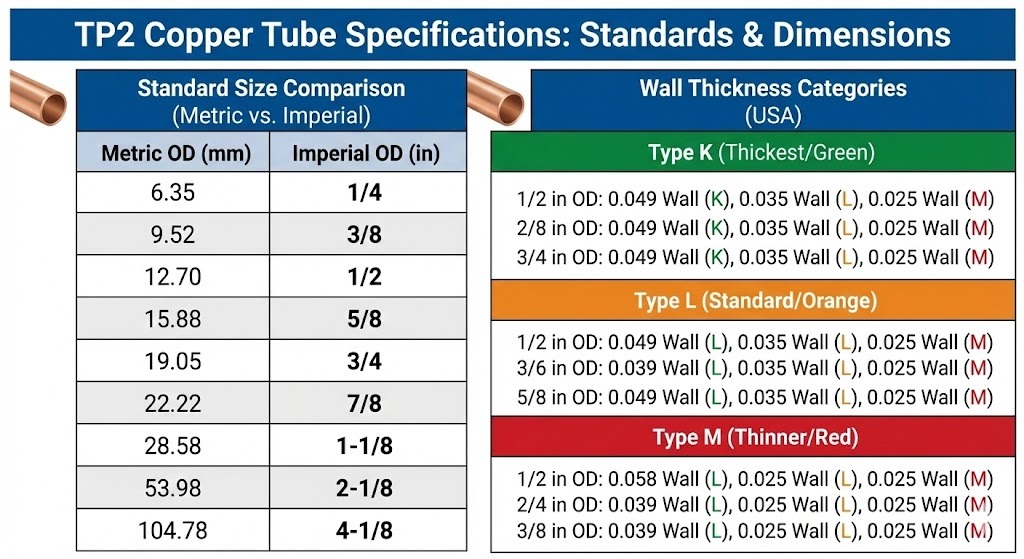

2.2 Specificații dimensionale

Tuburile TP2 sunt disponibile într-o gamă largă de dimensiuni, dar sunt, în general, clasificate după:

• Diametrul exterior (OD): De obicei variază de la 2 mm la peste 200 mm.
• Grosimea peretelui: De la „Ultra-subțire” (0,2 mm) la „Heavy-wall” (5 mm pentru uz industrial de înaltă presiune).
• Toleranta: Tuburile de precizie au adesea o toleranță de diametru de /- 0,02 mm pentru a asigura potrivirile etanșe la cuplaje mecanice.

Partea 3: Compoziția chimică și proprietățile fizice

3.1 Compoziția chimică: rolul fosforului

Performanța cuprului TP2 este dictată de puritate sa ridicată și de controlul precis al fosforului. Conform specificațiilor standard (cum ar fi GB/T 5231 or ASTM C12200 ), com este strict reglementată:

De ce intervalul 0,013% - 0,050%?
Dacă fosforul este sub 0,013%, dezoxidarea poate fi incompletă, riscând îmbinări fragile în timpul sudării. Daca depaseste 0,050%, conductivitatea termica si electrica scade semnificativ, reducand randamentul schimbatoarelor de caldura.

3.2 Proprietăți fizice și mecanice

Tuburile de cupru TP2 sunt apreciate pentru rezistența lor „moale” - sunt suficient de puternice pentru a susține presiuni mari, dar suficient de ductil pentru a fi îndoite în bobine complex fără a se fisura.

A. Rezistența la tracțiune și rezistența la curgere

Rezistența la tracțiune depinde de „temperarea” (duritatea) tubului:

• Moale (recoace, M): >= 195 MPa. Foarte flexibil, ideal pentru îndoirea manuală și bobinele strânse.
• Greu (H): >= 295 MPa. Rigid și puternic, utilizați pentru a conduce drepte în conducte sanitare și industriale.
• Putere de curgere: De obicei variază între 60 - 150 MPa, în funcție de temperatură.

B. Alungirea

Aceasta măsoară capacitatea materialului de a se înainta înainte de rupere. Cuprul TP2 are de obicei sau rata de alungire >= 35% - 40% (în stare recoaptă). This ductilitate ridicată este ceea ce permite tubului să fie extins, evazat sau presărat fără fracturare.

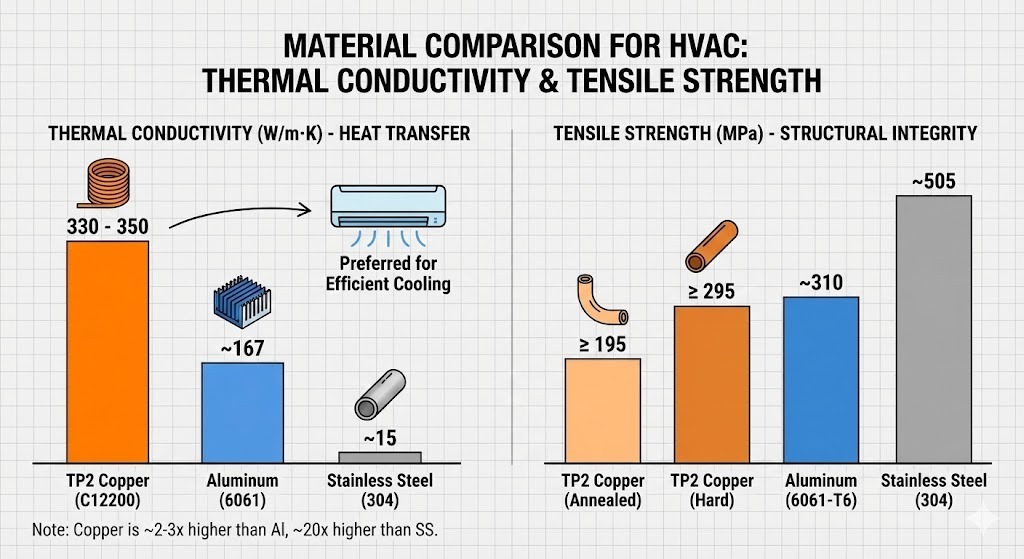

C. Conductivitate termică

În timp ce adăugarea de fosfor reduce conductivitatea în comparație cu cuprul pur, TP2 rămâne în continuare lider în rândul metalelor:

• Conductivitate termică: Aproximativ 330 - 350 W/(m·K) la 20°C.
• Notă: Acesta este de aproximativ 2-3 ori mai mare decât aluminiul și de 20 de ori mai mare decât oțelul inoxidabil, motiv pentru care este materialul preferat pentru evaporatoarele de aer condiționat.

D. Conductivitate electrică

• Conductivitate electrică: >= 70% - 80% IACS (Standard Internațional de Cupru Recoace).
• Deși este mai mic decât IACS 100% de cupru fără oxigen (C10200), este mai mult decât suficient pentru aplicații de împământare și sincronizare termică unde este necesară și sudarea.

3.3 Tabel rezumat constantă fizică

Partea 4: Procesul de fabricație a tuburilor de cupru TP2

Producția de tuburi de cupru TP2 este o călătorie de la topirea cu căldură ridicată la prelucrarea la rece de înaltă precizie. Cele mai multe tuburi premium TP2 sunt produse ca tuburi fără sudură , care elimina riscul de defectare a cusăturii de sudură.

4.1 Fluxul de producție pas cu pas

1. Topire și turnare (faza de dezoxidare):
   Cuprul catod de înaltă puritate este topit într-un cuptor cu inducție. În această etapă, în baia topită se adaugă fosfor. Acesta este momentul critic în care oxigenul este îndepărtat, transformând lotul în cupru TP2. Metalul topit este apoi turnat în țagle cilindrice solide.
2. Extrudare (lucrare la cald):
   Tagla de cupru este încălzită și forțată printr-o matriță sub presiune masivă pentru a crea o carcasă golă cu pereți groși. This „lucrare la cald” descompune structura cerealelor turnate, făcând metalul mai dur și mai uniform.
3. Tragere și rulare la rece:
   Pentru a obține diametrul final și grosimea peretelui, tubul trece prin mai multe etape de Desen la rece or Laminare la rece (Pilgering). Tubul este tras prin matrițe progresive mai mici. Acest proces crește rezistența metalului prin „călirea prin lucru”.
4. Recoacerea strălucitoare:
   Trasarea la rece face cuprul dur și fragil. Pentru a restabili ductilitatea necesară pentru îndoire și evazare (în special pentru temperatură „Moale” sau „Pe jumătate tare”), tuburile sunt încălzite într-un cuptor cu atmosferă controlată (de obicei azot sau hidrogen) pentru a preveni oxidarea. Acest lucru are ca rezultat o suprafață curată, „luminoasă”.
5. Finisare si curatare:
   Tuburile sunt tăiate la lungime sau înfăşurate. Pentru aplicațiile HVAC, interiorul trebuie să fie curat chirurgical, deoarece orice ulei rezidual sau praf ar putea deteriora un compresor.

4.2 Măsuri de control al calității

Pentru a ne asigura că tuburile TP2 îndeplinesc standardele internaționale, cum ar fi ASTM B280 , producătorii folosesc teste riguroase:

• Testare cu curenți turbionari: Un test nedistructiv care practică câmpuri electromagnetice pentru a detecta fisuri sau gropi invizibile în peretele tubului.
• Testare hidrostatică: Tubul este umplut cu fluid de înaltă presiune pentru a se asigura că poate rezista la presiunile agenților frigorifici moderni (cum ar fi R-410A sau R-32).
• Inspecție dimensională: Etrierele de precizie și manometrele cu laser asigură că grosimea peretelui este uniformă - critică pentru menținerea presiunii nominale.

Partea 5: Caracteristici cheie și beneficii ale tuburilor de cupru TP2

De ce este TP2 „draga industriei”? Beneficiile sale se extind dincolo de simpla conductivitate.

5.1 Rezistență superioară la coroziune

Cuprul TP2 formează un strat natural de patină protector atunci când este expus la intemperii. Spre deosebire de oțel, nu ruginește. În instalații sanitare și HVAC, acest lucru înseamnă că tubul nu se va subția și nu se va dezvolta cu ușurință „scurgeri de orificii” pe o durată de viață de 20-30 de ani.

5.2 Eficiență termică ridicată

După cum sa menționat în secțiunea de proprietăți, conductivitatea termică a TP2 este excepțională. Într-un schimbător de căldură, acest lucru permite transfer mai rapid de căldură într-o amprentă mai mică, permițând proiectarea de unități de aer compacte, de înaltă eficiență.

5.3 „Abilitate” excelentă

Deoarece TP2 este dezoxidat cu fosfor, este cel mai ușor de utilizat cuprul pentru lipire și lipire . Tehnicien pot îmbina rapid tuburile folosind o torță, fără a-și face griji metalul divin casant sau îmbinarea se defectează prin vibrații.

5.4 Ductilitate și formabilitate

Cuprul TP2 poate fi cu ușurință îndoit, expandat sau „smutat” fără mașini grele specializate. This flexibilitate este vitală pentru instalarea liniilor de agent frigorific în spații înguste sau pentru crearea unor serpentine complexe de evaporator.

5.5 Reciclabilitate 100%.

Cuprul este un material „permanent”. Tuburile de cupru TP2 pot fi reciclate la infinit fără pierderi de performanță. Într-o epocă a ESG (de mediu, social și guvernare) obiectiv, folosirea cuprului este o alegere durabilă pentru certificări de clădiri verzi.

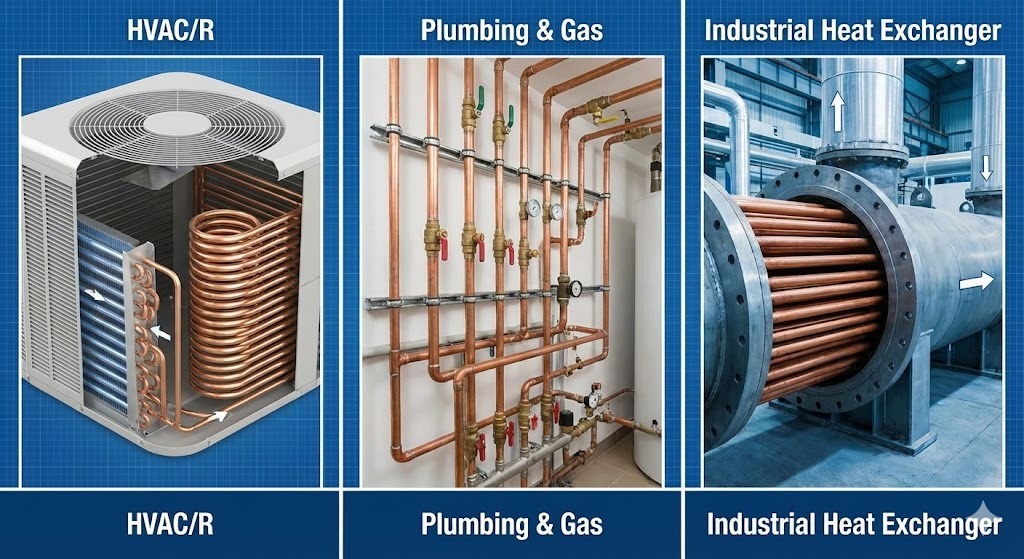

Partea 6: Aplicații ale tuburilor de cupru TP2 în diverse industrii

6.1 HVAC și refrigerare: inima sistemului

Acesta este cel mai dominant sector pentru cuprul TP2. Agenții frigorifici moderni funcționează la presiuni ridicate, necesitând fiabilitatea perfectă pe care o oferă TP2.

• Aer și pompe de căldură: Folosit pentru conectarea unităților interioare și exterioare. Ductilitatea lui TP2 îi permite să fie evazat și conectat la supape cu scurgeri zero.
• Frigider: Folosit în lanțurile frigorifice de supermarketuri și congelatoare industriale. Tuburile TP2 sunt adesea „canelate interioare” (adăugând micro-aripioare interne) pentru a crește și mai mult suprafața de transfer de căldură, făcând sistemul mai eficient din punct de vedere energetic.
• Evaporatoare și condensatoare: Conductivitatea termică ridicată a tubului asigură schimbul rapid de căldură între agent frigorific și aer.

6.2 Instalații sanitare și distribuție a apei

În multe clădiri rezidențiale și comerciale de ultimă generație, cuprul TP2 este alegerea preferată pentru sistemele de apă longevității și beneficiilor sale pentru sănătate.

• Apă potabilă: Cuprul este în mod natural antimicrobian, inhibă creșterea bacteriilor precum Legionella .
• Drenaj și aerisire: Deoarece TP2 rezistă la coroziune din cauza apelor gri și a săpunurilor dure, este utilizat pentru sisteme de drenaj durabile care pot dura peste 50 de ani.
• Conducta de gaz: Capacitatea sa de a gestiona presiunea ridicată și de a rezista la foc (incombustibil) îl face cea mai sigură alegere pentru transportul gazelor medicale în spitale sau gazelor naturale în locuințe.

6.3 Aplicații industriale și chimice

Dincolo de clădiri standard, cuprul TP2 se ocupă de „ridicarea grele” din fabricile de producție.

• Schimbatoare de caldura: Folosit în răcitoare de ulei, condensatoare de abur a centralelor electrice și procesare chimică.
• Conducerea procesului: TP2 este ideal pentru transportul fluidelor care nu sunt acid, dar care necesită o temperatură stabilă.
• Colectori solari termici: Folosit în tuburile „riser” ale încălzitoarelor solare de apă pentru a absorbi și transfera căldurii solare în rezervorul de stocare a apei.

6.4 Aplicații electrice și de împământare

În timp ce TP2 are o conductivitate mai mică decât cuprul T2 pur, rezistența sa superioară și rezistența la coroziune îl fac util pentru anumite roluri electrice:

• Tije și manșoane de împământare: Folosit pentru a proteja sistemele electrice de fulgere și supratensiuni, în special în mediile de sol unde coroziunea este un risc.
• Terminale și conectori: Folosit în componente electrice grele în care piesa trebuie să fie lipită sau sudată cu o altă componentă.

Partea 7: Tehnici de îmbinare pentru tuburile de cupru TP2

Fiabilitatea unui sistem de cupru depinde în mare măsură de calitate îmbinărilor sale. Deoarece TP2 este dezoxidat, oferă cea mai mare gamă de opțiuni de îmbinare fără riscul de degradare a materialului.

7.1 Lipire și lipire

Aceasta este cea mai comună pentru tuburile TP2 în HVAC și instalații sanitare.

• Lipire (Lipire moale): Folosit în principal în instalațiile sanitare rezidențiale. Este vorba despre metal de umplutură cu un punct de topire sub 450°C.
• Lipire (Lipire tara): „Standardul” pentru HVAC/R. Folosește metale de umplutură (deseori pe bază de argint) cu puncte de topire peste 450°C. Rezistența cuprului TP2 la fragilizarea hidrogenului permite lipirea la temperatură ridicată cu o torță, creând o îmbinare care este adesea mai puternică decât tubul în sine.

7.2 Fitinguri mecanice

Pentru mediile în care nu este permisă o flacără deschisă cum ar fi zonele „fără torță” din spitale sau fabrici de înaltă tehnologie), sunt folosite opțiuni mecanice:

• Press-fit: O unealtă sertizează un fiting pe tub, utilizând un inel O intern pentru o etanșare.
• Fitinguri de compresie: Utilizează o piuliță din alamă și o virolă pentru a comprima tubul TP2 împotriva fitingului. Acest lucru este comun în liniile de gaz de presiune și în instrumente.

Partea 8: Avantajele și dezavantajele TP2

Pentru a lua o decizie în cunoștință de cauză, este util să vedeți „pro și contra” rezumate.

Avantaje

• Sudare sigură: Conținutul ridicat de fosfor previne fisurile în timpul îmbinării la temperatură ridicată.
• Eficiență energetică: Conductibilitatea termică excepțională economisește energie în aplicațiile de încălzire/răcire.
• Durabilitate: Rezistență ridicată la coroziune generală și detartrare internă.
• Antibacterian: Omoara in mod natural 99,9% din bacterii in doua ore de la contact.
• Durabil: Complet reciclabil și cu valoare ridicată a deșeurilor.

Dezavantaje

• Compensație de conductivitate: Conductivitatea sa electrică este mai mică decât T2 (cuprul pur).
• Volatilitatea costurilor: La fel ca toate produsele din cupru, prețul este supus fluctuațiilor pieței globale de mărfuri.
• Risc de furt: Datorită valorii mari de reciclare, conductele de cupru expuse pot fi o țintă pentru furt pe șantierele de muncă.

Partea 9: Întreținere și îngrijire pentru longevitate

În timp ce cuprul TP2 este un material de tip „set-o și uită-l”, urmând aceste sfaturi se asigură că durează decenii:

1. Evitați fluxul excesiv: Când lipiți, utilizați cantitatea minimă de flux necesar. Fluxul în excese rămase în interiorul tubului poate provoca coroziune localizată prin pitting.
2. Suport adecvat: Asigurați-vă că tuburile sunt susținute de umerașe placate cu cupru sau acoperite cu plastic. Evitați contactul direct cu oțel galvanizat sau fier pentru a preveni coroziunea galvanică .
3. Viteza fluxului: În instalații sanitare, menținerea vitezei apei în limitele recomandate (de obicei < 1,5 m/s pentru apă caldă) pentru a preveni eroziunea și coroziunea.
4. curatenie: Pentru schimbătoarele de căldură industrială, spălarea reglementată cu agenția de detartrare ușor va menține rata ridicată de transfer termic al pereților TP2.

Concluzie: Viitorul tuburilor de cupru TP2

Tuburile de cupru TP2 echilibrul perfect între metalurgie și caracter practic. Prin adăugarea de fosfor pentru a dezoxida cuprul, inginerii au creat un material care nu este doar foarte eficient în transferul căldurii, ci și incredibil de fiabil pentru instalarea și instalarea.

Fie că este vorba de unități de aer condiții care mențin casele noastre confortabile, de instalații sanitare care furnizează apă sigură sau de sisteme de răcire din următoarea generație de vehicule electrice, TP2 rămâne materialul de bază pentru managementul termic și fluidul modern. Atunci când alegeți un material pentru aplicații de înaltă presiune, temperatură înaltă sau de înaltă eficiență, TP2 (C12200) este punctul de referință dovedit în industrie.

Partea 10: Întrebări frecvente (FAQ)

Pentru a încheia articolul, iată câteva dintre cele mai frecvente întrebări referitoare la tuburile de cupru TP2:

Î1: Pot fi folosite tuburile de cupru TP2 pentru apă potabilă?
A: Da. TP2 (C12200) este utilizat pe scară largă în sistemele sanitare la nivel global. Este în mod natural antimicrobian îndeplinește standardele de siguranță și pentru a putea apărea în majoritatea jurisdicțiilor.

Î2: Care este principală diferență dintre TP1 și TP2?
A: Diferența principală este Fosfsau content . TP2 are o gamă mai mare de fosfor (0,013% până la 0,050%), ceea ce îl face superior pentru sudarea și lipirea pentru sarcini grele, în timp ce TP1 (0,005% până la 0,012%) oferă o conductivitate termică/electrică puțin mai bună.

Î3: De ce este preferat TP2 față de T2 pentru aplicațiile HVAC?
A: Cuprul T2 conține urme de oxigen care provoacă „fragilarea prin hidrogen” în timpul sudării, ceea ce duce la fisuri. TP2 este dezoxidat, ceea ce înseamnă că poate fi lipit și sudat în mod repetat fără a-și pierde integritatea structurală.

Î4: Sunt tuburile TP2 compatibile cu noi frigorifici verzi precum R-32?
A: Da. Tuburile fără sudură TP2 sunt proiectate pentru a face față presiunilor de operare mai mari asociate cu agenții frigorifici moderni ecologici, cu condiția ca grosimea peretelui să fie specificat corect.

Partea 11: Rezumatul final al comparației (Ghid de selecție)

Acest tabel servește ca referință rapidă pentru ingineri pentru a alege gradul potrivit de cupru pentru proiectul lor specific.
